コンクリート自身の質感や素材性､そして力強さは永遠の建築の表現性を持っています｡その素材感を末永く持続する手段として「ポルトガードシステム」は生まれました｡この「ポルトガード水性ＡＦシステム」は､耐候性に優れる水性フッ素樹脂クリヤーを上塗りとする打放しコンクリート保護工法です｡下塗りから上塗りまでオール水性一溶液塗料による材料厚生のため､取り扱いが容易であること､そして作業性・安全性・低公害性に優れた人と地球にやさしい＜環境対応型塗装システム＞です｡

特 徵

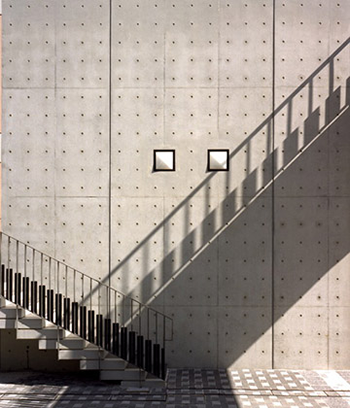

立教大学ｷｬﾝﾊﾟｽ　 設計管理：日建設計 施工：清水･三井住友ＪＶ

１．高耐候性フッ素樹脂により長期にわたるコンクリート素地感（意匠性）の維持とコンクリート保護が可能です｡

２．オール水性一液形塗料による材料構成のため､取り扱いやすく､作業性・安全性・低公害性に優れています｡

３．溶剤系コンクリートクリヤー工法に比べ､コンクリートの吸い込み違いによる仕上げムラ等が発生しづらいので､スプレー塗装仕上げだけではなく､ローラー塗装仕上げにも適しています｡

• ポルトガード

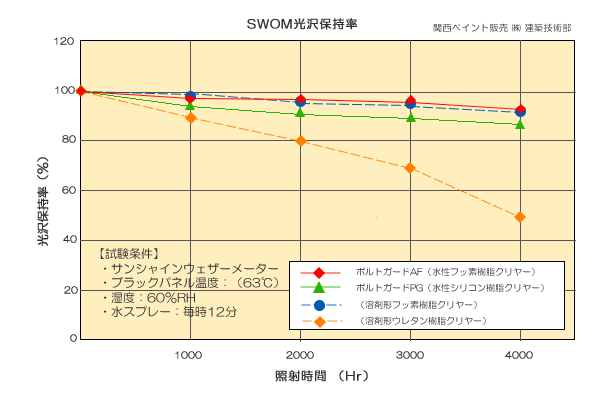

  システム耐候性データ
• ポルトガード
  AFシステム標準塗装仕様
• ポルトガード
  AFシステム試験成績データ

工程/項目		使用材料	希釈材 （希釈率）	標準所要量 （kg/㎡）	塗装方法	塗回数	標準塗装時間 （23℃）
1	素地調整	被塗装面をチェックし、表面の脆弱部分及び粉化物を ウエス、サンドペーパー、ワイヤーブラシ、高圧水洗い等で除去する。
2	下　塗	ポルトガード 水性リパルサー	既調合	0.13〜0.15	刷　 気 　ローラー 　スプレー	１	１日以上〜７日以内
3	中　塗	ポルトガード	清水 0〜5%	0.10〜0.13		１	２時間以上〜７日以内
4	上　塗	ポルトガード	清水 0〜5%	0.08〜0.11		１	―

項 目		試験方法	規格値	特殊水性シリコン樹脂クリヤー ポルトガードAFシステム 上塗：ポルトガード水性フッソ
1	濡れ色防止性	目視	濡れ色にならない事	◎
2	促進耐候性	JIS K 5600に準ずる 促進耐候性試験	外観上異常のない事	◎良好（4000Ｈ）
3	耐候性	JIS A 6909に準ずる 　耐候形の区分	３段階評価	耐候性１種
4	中性化防止性	5% CO2,95%湿度 　４週間	未塗装試験体 0.8ｃｍ	◎0.1ｃｍ
5	耐塩水性	耐塩水性試験	未塗装試験体 1.1ｃｍ	◎0.1ｃｍ
6	防水性	JIS A 6909に準ずる 　透水試験	0.5ｍｌ以下)	◎（0.25ｍｌ）
7	耐汚染性	耐汚染性試験	３段階評価	○（2）
8	付着性	JIS 5600　付着性試験 　基盤目テープ法	６段階評価	◎（25/25）
9	凍結融解性	100サイクル (‐20℃×2H〜20℃水中×1H)	外観上異常のない事	異常なし
10	耐温冷繰り返し性	JIS A 6909　 　温冷繰り返し試験	外観上異常のない事	異常なし
11	防カビ性	JIS Z 2911に準ずる 　カビ抵抗性試験	７日で３段階評価	◎（2）
12	防藻性	カビ抵抗性試験に準ずる	１４日で３段階評価	◎（2）
13	臭気性	嗅覚	―	○低臭
14	塗膜強さ	JIS K 5600に準ずる 　鉛筆引っ掻き試験	結果値	Ｈ

塗装上の注意について

適応下地 ○打ち放しコンクリート面､押出し成形セメント板面､ＰＣ板面等

下地条件 ○表面含水率　10%以下（kett 高周波測定）
○pH＝10以下
○下地の養生期間は、夏季28日以上、冬季35日以上
○表面の脆弱部分､未硬化のセメント粉化物､エフロ等は研削､ハツリ､高圧水洗などの方法で十分除去して下さい。尚、除去が不十分な場合、性能不良の原因となります。
○クラック、巣穴等は、セメント系処理剤で事前に補修を行って下さい。
○補修材並びに下地調整剤には､必ずセメント系の材料を使用して下さい｡セメント系以外の材料を使用した場合､十分な性能が得られません｡「下地が、上記条件に適合しない場合は､事前に付着等の性能確認試験により､異常が認められない事を確認した上で､施工して下さい｡」




保管上の注意 ○低温時の凍結防止など､品質管理上できるだけ屋内に保管して下さい｡やむをえず､屋外に保管する場合は､上床や保護シートカバーなどのご配慮をお願致します｡
○その他､塗料の取扱いについての一般的な注意事項の詳細については､ＭＳＤＳ（製品安全データシート）を参照して下さい｡
塗装上の注意 ○本仕様の各材料は､分離している場合がありますので､使用前に十分撹拌を行って下さい｡
○本仕様の各材料は､塗装時乳白色を呈しますが､感想すると透明になります｡
○下地調整が必要な場合は､必ずセメント系材料で行って下さい｡
○必ず本仕様指定の材料を使用して下さい｡特に､下塗には他の浸透性吸水防止剤は､絶対に使用しないで下さい｡
○本仕様の各材料の所要量並びに塗り回数は､必ず厳守して下さい｡特に､不足すると降雨等による水染みの原因となります｡
○本仕様の各材料は､乾燥すると透明になり､塗装面と未塗装面の区別がつきにくくなりますので､塗り残しには､十分注意して下さい｡
○各工程での乾燥は､十分行って下さい｡乾燥が不十分な場合､仕上がり感が悪くなったり､十分な性能が得られない場合があります｡
○本工法は､クリヤー仕上げのため､コンクリート本来の色のバラツキや打放し面の良否は､そのまま現れます｡
○本工法は､躯体上にクリヤー塗膜を形成するため､塗装前のツヤ色調と異なる場合があります｡
○カラークリヤー仕上げも可能ですが､色調は事前にサンプルで確認の上施工を行って下さい｡
○塗装器具は､使用後速やかに水洗いを十分行って下さい｡
○気温５℃以下､湿度８０％以上ででの塗装作業は､避けて下さい｡
○外部塗装で降雨､降雪の恐れがある場合及び強風時の塗装は避けて下さい｡

特殊工法

ポルトガード工法は「コンクリートの化粧仕上げ方法」として関西ペイント㈱、㈱セントラルコンクリートの２社共同出願にて
国内特許（特許第 4050852 号・平成１９年）を取得しました。

材料構成／荷姿
